Bộ lắp ghép mô hình kĩ thuật của CTCP Đầu tư Phát triển Giáo dục 123 được sản xuất theo Thông tư 37/2021/TT-BGDĐT về danh mục Thiết bị dạy học tối thiểu lớp 1 của Bộ Giáo dục và Đào tạo.
Bộ lắp ghép mô hình kĩ thuật giúp học sinh hình thành năng lực tìm tòi khám phá kiến thức thông qua quan sát; vận dụng những kiến thức đã học vào thực tiễn cuộc sống.
Mô tả chi tiết sản phẩm:
+ Thanh thẳng 6 lỗ: Gồm 2 thanh, bằng nhựa PS-HI màu vàng, kích thước (60x10x2,2)mm; có 6 lỗ;
+Thanh thẳng 5 lỗ: Gồm 4 thanh, bằng nhựa PS-HI, màu xanh lá cây, kích thước (50x10x2,2)mm; có 5 lỗ;
+Thanh thẳng 3 lỗ: Gồm 2 thanh, bằng nhựa PS-HI, màu đỏ, kích thước (30x10x2,2)mm; có 3 lỗ;
+Thanh thẳng 2 lỗ: Bằng nhựa PS-HI,màu đỏ, kích thước (20x10x2,2)mm; có 2 lỗ;
+Thanh móc: Bằng nhựa PS-HI, màu đỏ, kích thước (24x15x2,2)mm; có lỗ Φ2mm;
+ Thanh chữ U dài: Gồm 6 thanh, bằng nhựa PS-HI màu vàng, kích thước (64,4x15x2,2)mm; chữ U: 15 mm, có 7 lỗ;
+ Thanh chữ U ngắn: Gồm 6 thanh, bằng nhựa PS-HI, màu vàng, kích thước (44,4x15x2,2)mm, chữ U:15 mm; có 5 lỗ;
+Thanh chữ L dài: Gồm 2 thanh, bằng nhựa PS-HI, màu xanh lá cây, kích thước thân (25x10x2,2)mm, kích thước đế (15x10x2,2)mm, có 3 lỗ;
+ Thanh chữ L ngắn: Gồm 4 thanh, bằng nhựa PS-HI, màu đỏ, kích thước thân (15x10x2,2)mm, kích thước để (10x10x2,2)mm, có 2 lỗ;
+ Bánh xe: Gồm 7 cái, bằng nhựa LD dẻo, màu đen bóng, đường kính 34mm, trên đường chu vi ngoài cùng chia đều 22 răng/mặt; răng bố trí so le theo 2 mặt bên của lốp. Tang trống (mayơ) bằng nhựa PP màu trắng, đường kính ngoài 25mm, dày 10mm, có 3 thanh giằng;
+ Bánh đai (ròng rọc): Gồm 5 cái, bằng nhựa PP màu đỏ, đường kính ngoài 27mm, dày 6mm;
+Trục thẳng ngắn 1: Bằng thép CT3, Φ4mm, dài 80mm mạ Nicrôm 2 đầu được về tròn;
+ Trục thẳng ngắn 2: Gồm 2 cái, bằng thép CT3, Φ4mm, dài 60mm mạ Nicrôm 2 đầu được về tròn;
+ Trục thẳng dài: Gồm 3 cái, bằng CT3, Φ4mm, dài 100mm mạ Nicrôm, 2 đầu được vê tròn;
+ Trục quay: Bằng thép CT3, Φ4mm, dài 110mm mạ Nicrôm, 2 đầu được vê tròn;
+ Dây sợi: Dài 500mm;
+ Đai truyền: Gồm 2 cái, bằng cao su;
+Vít dài: Gồm 2 cái, bằng thép CT3, mạ Nicrôm M4, dài 26mm;
+Vít nhỡ: Gồm 14 cái, bằng thép CT3, mạ Nicrôm, M4, dài 10mm;
+ Vít ngắn: Gồm 34 cái, bằng thép CT3, mạ Nicrôm, M4, dài 8mm;
+ Đai ốc: Gồm 44 cái, bằng thép CT3, mạ Nicrôm, M4;
+ Vòng hãm: Gồm 20 cái, bằng nhựa LD màu xanh da trời, đường kính ngoài 8,5mm, dày 3mm;
+ Tua - vít: Bằng thép C45, độ cứng 40 HRC, mạ Nicrôm, dài 75mm, cán bọc nhựa PS;
+ Cờ - lê: Bằng thép C45, mạ Nicrôm, dài 75mm;
+ Hộp đựng ốc vít: Bằng nhựa PP màu trắng, kích thước (88x35x15)mm, nắp và đáy đúc liền có 2 bản lề và khóa cài;
+ Tấm tam giác: Gồm 6 tấm, bằng nhựa ABS, có 6 lỗ, hình tam giác đều cạnh 30mm (4 tấm màu vàng, 2 tấm màu xanh lá cây);
+ Tấm nhỏ: Bằng nhựa PS-HI màu vàng, kích thước (50x60x2,2)mm, có 25 lỗ;
+ Tấm sau cabin: Bằng nhựa PS-HI màu đỏ, kích thước (68,4x40x2,2)mm;
+ Thanh thẳng 7 lỗ: Gồm 2 thanh, bằng nhựa PS-HI màu xanh dương, kích thước (70x10x2,2)mm; có 7 lỗ;
+ Thanh thẳng 5 lỗ: Gồm 4 thanh, bằng nhựa PS-HI màu đỏ, kích thước (50x10x2,2)mm;
+ Thanh thẳng 3 lỗ: Gồm 6 thanh, bằng nhựa PS-HI, kích thước (30x10x2,2)mm (4 thanh màu đỏ, 4 thanh màu vàng);
+ Thanh thẳng 2 lỗ: Bằng nhựa PS-HI màu đỏ, kích thước (20x10x2,2)mm;
+Thanh chữ U dài: Gồm 4 thanh, bằng nhựa PS-HI màu vàng, kích thước (64,4x15x2,2)mm; chữ U: 15mm, có 7 lỗ;
+ Thanh chữ L dài: Gồm 4 thanh, bằng nhựa PS-HI màu đỏ, kích thước thân (25x10x2,2)mm kích thước để (15x10x2,2)mm, có 3 lỗ;
+ Băng tải: Bằng sợi tổng hợp pha cao su, kích thước (200x30)mm;
+ Hộp đựng: Bằng nhựa PP, kích thước (255x160x38)mm, bên trong chia làm 6 ngăn, có nắp đậy, có 2 bản lề và khóa cài;

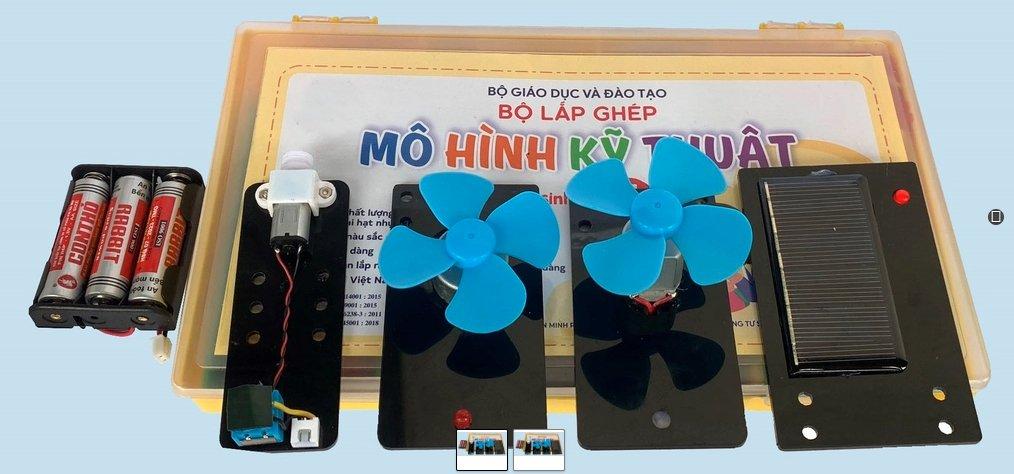

- Trên cơ sở bộ lắp ghép trên, bổ sung thêm các chi tiết để tạo thành:
+ Mô hình xe điện chạy bằng pin: giá 3 pin tiểu x 1,5V, động cơ 3-6v có đai ôm nhựa, hệ truyền động 2 chế độ tiến lùi, công tắc, dây nối điện;
+ Mô hình máy phát điện gió: máy phát điện một chiều cánh quạt có đai ôm nhựa, đèn LED, dây nối điện, nguồn gió điều chỉnh với tốc độ gió khác nhau;
+ Mô hình điện mặt trời: pin mặt trời có điện áp tối thiểu 3V, đèn LED, dây nối điện, nguồn sáng 2 chế độ chiếu sáng đủ cho pin mặt trời hoạt động;
- Có bảng vi mạch tích hợp điều khiển điện tử (bao gồm đèn LED, chiết áp, công tắc)
- Có video hướng dẫn sử dụng tích hợp bằng quét mã QR
- Hộp bảo quản, 255x160x38 mm đủ để đựng các chi tiết trên, bằng nhựa, không cong vênh, an toàn trong sử dụng.
